（一）黑度与粒径
黑度直接与色素炭黑的粒径相关，粒径越小，色素炭黑的黑度越高。这是因为尽管原生粒子已熔合成原生凝聚体，但是其比表面积仍能起作用，原生粒子越细，则其凝聚体的比表面积越大。所显现的颜色更黑，防紫外线作用更佳。由于细粒子炭黑的吸光率比粗粒子炭黑更高，所以着色力更强。但是光粒径减小时，由于蓝光被优先吸收，为此色调变成棕相。

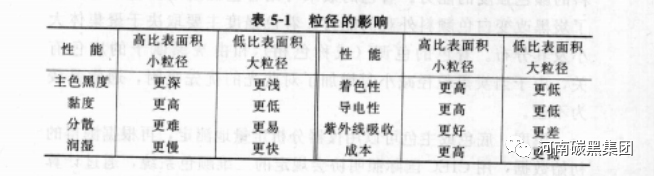

由于细微原生粒子的炭黑赋予更大的比表面积，所以需要更多的润湿能和分散能。原生粒径的作用如表5-1所示。
（二）结构
炭黑粒子不仅以原生粒子形成存在，而且在生产过程中常熔结成凝聚体。这种凝聚体是由原生粒子经化学键结合。在凝聚体中，由大量链枝的原生凝聚体构成的炭黑称为高结构炭黑。而原生凝聚体由较少链枝原生粒子组成的炭黑，则称为低结构炭黑，见图5-2。
炭黑的结构还影响分散的难易，例如密度大且凝聚体堆积紧度的低结构炭黑，其聚集体相互间的平均距离比高结构炭黑更小。这说明了凝聚体之间的吸收引力更大，因而在分散过程中需要更大的能量才能将其分开。表5-2为炭黑结构对炭黑特性产生的影响。表5-2 炭黑结构对性能的影响。
（三）表面化学性

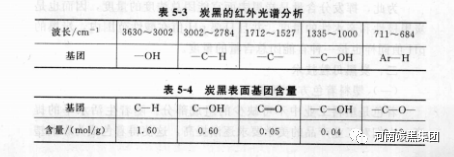

炭黑的生产方法不同，其表面化学性能各异。在炭黑表面具有下列官能团，见图5-3。例如对上海N210炭黑进行红外光谱及化学分析，其结果如图5-4和表5-3、表5-4所示。
为此，挥发分含量是炭黑表面官能团总浓度的量度，因而也是炭黑极性和亲水性的量度。并且只要pH值在酸性范围内，炭黑的pH值同样也是一种官能团总含量的量度。
